PLC（可编程控制器）是自动化控制系统的核心，它是一种工业控制计算机，它的工作原理是与计算机工作原理基本一致，CPU从第一条指令开始，按顺序逐条地执行用户程序直到用户程序结束，然后返回第一条指令开始新的一轮扫描。下面苏州水处理环保公司讲述PLC的执行程序：

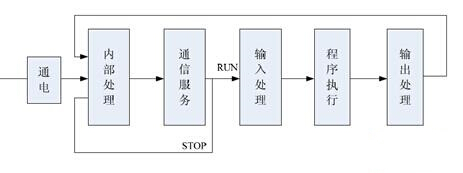

PLC的程序执行过程一般分为输入处理、程序执行和输出处理三个阶段。

(1)输入处理阶段

在输入处理阶段，PLC以扫描方式依次地读人所有输入状态和数据，并将它们存入输入映像寄存器中。在程序执行阶段和输出刷新阶段中，由于输入映像寄存器与外界隔离，即使输入状态和数据发生变化，输入映像寄存器的状态和数据也不会改变，直到下一个扫描周期的输入采样阶段，才重新写入输入端的新内容。因此不会造成运算结果的混乱，保证了本周期内用户程序的正确执行。如果输入是脉冲信号，则该脉冲信号的宽度必须大于一个扫描周期，才能保证在任何情况下，该输入均能被读入。

(2)程序执行阶段

在用户程序执行阶段，根据PLC梯形图程序扫描原则，PLC按先左后右，先上后下的顺序逐句扫描。然后根据逻辑运算的结果，刷新输出映像寄存器的状态，输出映像寄存器中所有的内容随着程序的执行而改变。在用户程序执行过程中，只有输入点在输入映像寄存器内的状态和数据不会发生变化，而其他输出点和软设备在输出映像寄存器的状态和数据都有可能随着程序的执行随时发生变化。因扫描是从上到下顺序进行，所以前面程序执行结果会对后面的程序起作用，影响后面程序的执行结果；而后面扫描的结果却不能影响前面的扫描结果，只能到下一个扫描周期才能对上面的程序起作用。

(3)输出处理阶段

当所有指令执行完毕后，PLC就进入输出刷新阶段。输出映像寄存器的状态被送至输出锁存器中，并通过一定的方式（继电器、晶体管或晶闸管）输出，驱动相应输出设备工作。

PLC全过程扫描一次所用的时间称为扫描周期或工作周期，不同的PLC扫描周期不同，根据工艺的复杂程度和对控制的要求，千赢国际会选择合适的PLC，以提供安全可靠的自动化控制系统。
