PM207电源模块在S7-200 Smart系统中的应用

文章出处:工业废水处理网责任编辑:seven作者:seven人气:-发表时间:2018-06-15 00:00:00【

良好的供电是PLC能稳定运行的前提。对于S7-200 Smart系列PLC而言,西门子公司为其量身定做了一款电源模块--PM207。千赢国际环保作为一家专业水处理环保公司,千赢国际·(中国区)有限公司官网专业的电气部工程师就带大家来认识下这款电源模块-PM207



PM207名称中的“PM”是英文“Power Module”的缩写,中文翻译为“电源模块”。PM207目前总共有三种型号:PM207 24V/3APM207 24V/5APM207

24V/10,其外形和设计与S7-200 Smart完美匹配,能够把输入的交流电(AC),经过整流、滤波后变成直流电(DC)进行输出。同时,也能连接直流电网。也就是说,输入端也能接受直流电。

当输入端连接交流电时,其输入电压的范围为:85~264 V AC,电流的频率为50Hz或者60Hz(我国交流电的频率为50Hz);当输入端连接直流电时,其输入电压的范围为:88~370 V DC

PM207 24V/5A为例,其额定输出电压为24V DC,且输出电压的范围可调,为:22.8~26.4 V DC;额定输出电流为5A;建议使用额定电流为10A的、脱扣特性为C型的微型断路器;

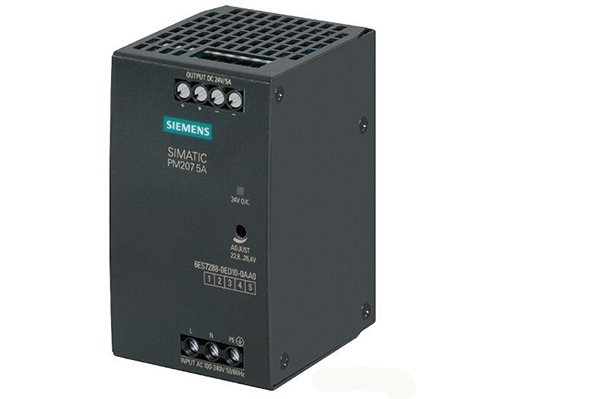

PM207 24V/5A的外观如下图:



PM207电源模块在S7-200 Smart系统中的应用



上图中,PM207模块的下端有三个接线端子:LNPE。当使用交流供电时,“L”接相线,“N”接中性线,“PE”接保护地线;当使用直流电供电时,“L”接正极,“N”接负极;

在底部接线端子的上部,有一个可调旋钮,可以调节输出电压的大小,其范围为:22.8V~26.4V DC



可调旋钮的上面有一个LED指示灯,当输出电压正常时会点亮,为绿色;



最上部的四个接线端子为输出电压的接线端子,左边两个为正极,右边两个为负极;



PM20724V/3A 24V/5A24V/10A)三种型号的模块有很大的相似处,比如:

•输入电压/频率;

•输出电压范围;

•防护等级(均为IP20);

•安装导轨尺寸(35mm DIN);



其主要区别在于额定输出电流的不同, 分别是3A 5A10A;当然,其输入电流也是不同的。

PM207电源模块在S7-200 Smart系统中的应用
