如何通过显示面板修改自动化系统S7-1500的IP地址

文章出处:工业废水处理网责任编辑:seven作者:seven人气:-发表时间:2018-06-15 00:00:00【

如何通过显示面板修改自动化系统S7-1500的IP地址

千赢国际·(中国区)有限公司官网在前面的文章给大家介绍了污水处理系统中SIMATIC S7-1500自动化系统的硬件配置,今天这篇文章,千赢国际·(中国区)有限公司官网千赢国际环保电气工程师以实例的方式,给大家讲解如何通过显示面板来修改S7-1500 CPUIP地址。



首先,将CPU设置为停机(STOP)模式。方法如下:

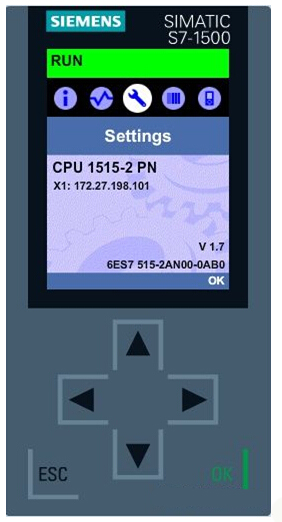

1.按向右的箭头找到“设置(Setting)”菜单,点击“确认(OK)”进入;



如何通过显示面板修改自动化系统S7-1500的IP地址

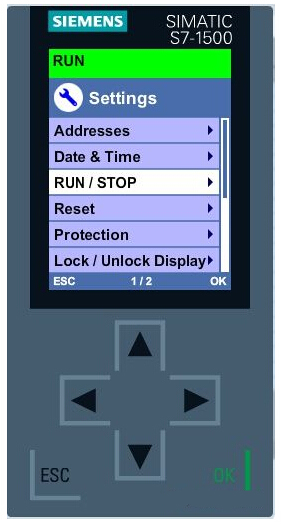

2.找到“运行/停机(RUN/STOP)”菜单,点击“确认(OK)”进入;



如何通过显示面板修改自动化系统S7-1500的IP地址

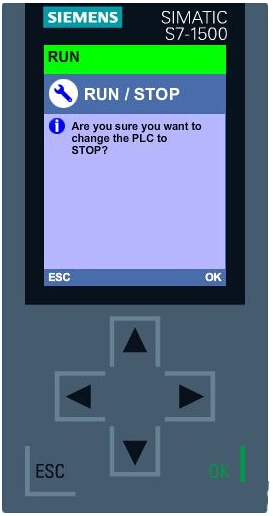

3.系统会提示你是否真的要将CPU设置成“停机(STOP)”模式,点击“确认(OK)”;



如何通过显示面板修改自动化系统S7-1500的IP地址

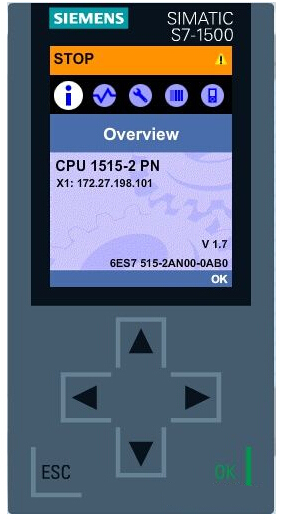

此时,CPU进入停机(STOP)模式。



如何通过显示面板修改自动化系统S7-1500的IP地址



接下来千赢国际·(中国区)有限公司官网来修改CPUIP地址。

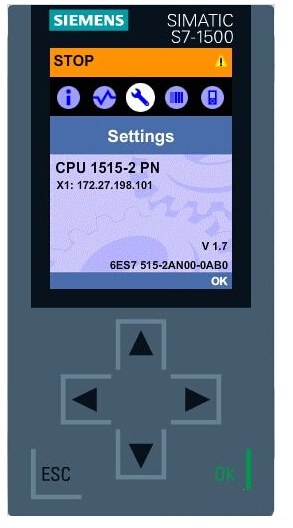

1.按下向右的按键,找到“设置(setting)”菜单,按下“确认(OK)”键进入菜单;



如何通过显示面板修改自动化系统S7-1500的IP地址

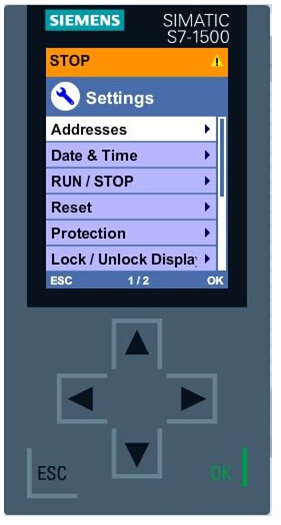

2.找到“地址(Address)”菜单,点击“确认(OK)”进入;



如何通过显示面板修改自动化系统S7-1500的IP地址

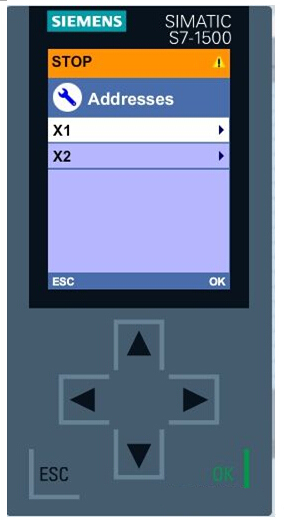

3.选择菜单“X1”,点击“确认(OK)”进入;



如何通过显示面板修改自动化系统S7-1500的IP地址

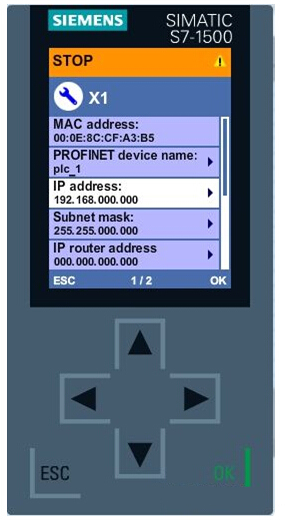

4.X1菜单的所有列表中,找到“IP地址(IP address)”栏目,点击“确认(OK)”选择子菜单;



如何通过显示面板修改自动化系统S7-1500的IP地址

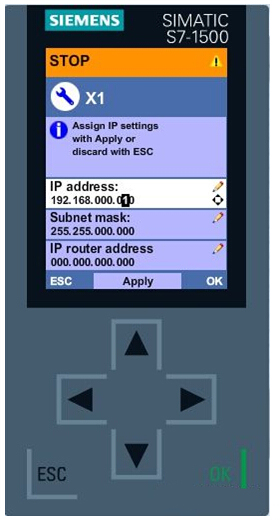

5.再次点击“OK”键,“IP地址(IP Address)”菜单进入编辑状态。利用方向箭头设置需要的值,比如“192.168.0.10”,如下图:



如何通过显示面板修改自动化系统S7-1500的IP地址

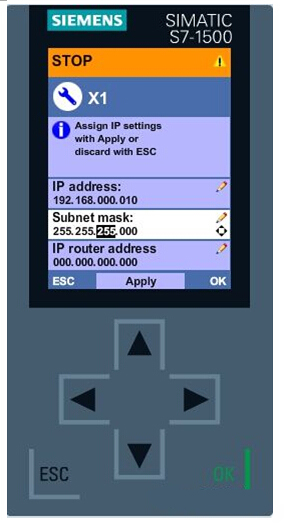

6.同样的方法可以设置子网掩码;



如何通过显示面板修改自动化系统S7-1500的IP地址

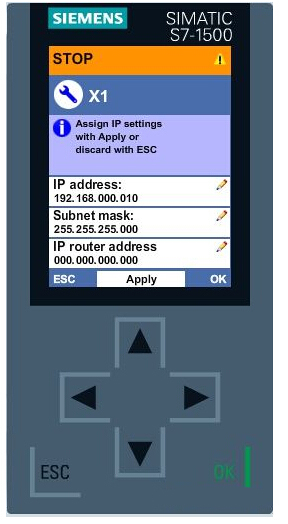

7.所有的设置完成后,点击“应用(Apply)”,使设置生效;



如何通过显示面板修改自动化系统S7-1500的IP地址

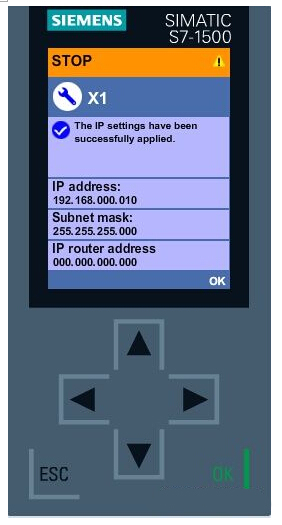

系统会提示已经设置完成,如下图:

如何通过显示面板修改自动化系统S7-1500的IP地址



如何通过显示面板修改自动化系统S7-1500的IP地址
