环保项目施工中压力表安装规范

文章出处:工业废水处理网责任编辑:seven作者:seven人气:-发表时间:2016-10-22 00:00:00【

环保项目施工中压力表安装规范

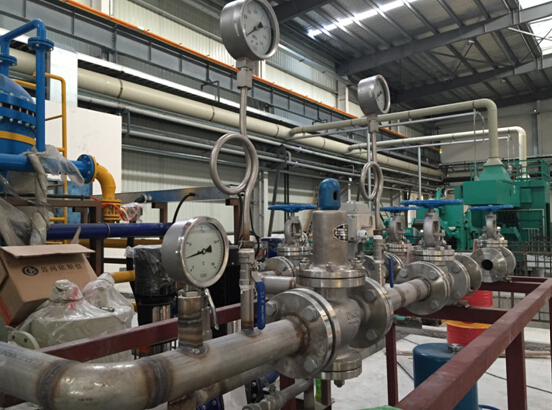

工业废水处理工程的业发展至今已经几十个年产头了,千赢国际作为专业工业废水处理环保公司在业内拥有38年的行业服务经验,做过多个知名项目,包括中石油集团、宝钢集团、美的集团等,丰富的项目施工及运营经验,赢得了客户的良好口碑,本期千赢国际·(中国区)有限公司官网项目部将为大家分享了环保工程中管路中压力表的安装标准并和大家一起分享千赢国际环保科技公司宝钢集团常熟宝升现场乳化液循环装置的的安装照片。

压力表

1、压力表应垂直于水平面安装。

2、仪表的朝向应面向便于操作便于观察的方向。

3、压力取源部件的端部不应超出设备或管道的内壁。

4、同一管路上压力在前,温度在后,且孔距大于等于200mm

5、测量保护与自控控制仪表的测点不允许合用同一个测孔。

6、当检测带有灰尘、固体颗粒或沉淀物等浑浊物料时,在垂直和倾斜的设备和管道上取源部件应倾斜向上安装,在水平管道上宜顺物料流束成锐角安装。

7、一般情况下,安装高度应与人的视线齐平,约1.5m。对于高压压力仪表,其安装高度应高于一般人的头部。

8、测量液体或蒸汽介质压力时,应避免液柱产生的误差,压力仪表应安装在与取压口同一水平的位置上,否则必须对压力仪表的示值进行修正。

9、压力仪表的连接处,应根据被测压力的高低和被测介质性质,选择适当的材料作为密封垫圈,以防泄漏。

10、导压管的粗细合适,一般为6-10mm,长度尽可能短,否则会引起测量迟缓。

11、压力仪表尽可能安装在室温,相对湿度小于80%,振动小,灰尘少,没有腐蚀性物质的地方,对于电气式压力仪表应尽可能避免受到电磁干扰。

12、两块压力表并列安装时,仪表外壳间距离应保持0-50mm

13、压力表安装位置应避开经常有机械操作的地方,以免操作其他设备时碰坏压力表。

14、在压力管道上开孔,必须采用机械开孔法。

15、取压口到压力表之间应装切断阀,以备检修时使用。切断阀应装在靠近取压口的地方。

16、测量高温(60℃以上)流体介质的压力时,为防止热介质与弹性元件直接接触,压力仪表之前应加装U形管或盘旋管等形式的冷凝器,避免因温度变化对测量精度和弹性元件产生影响。

17、测量高压流体介质的压力时,安装时压力仪表表壳应朝向墙壁或者无人通过之处,以防发生意外。

18、测量腐蚀性介质的压力时,除选择具有防腐能力的压力仪表之外,还应加装隔离装置,利用隔离罐中的隔离液将被测介质和弹性元件隔离开来。

19、测量波动剧烈(如泵、压缩机的出口压力)的压力时,应在压力仪表之前加装针形阀和缓冲器,必要时还应加装阻尼器。

20、测量粘性大或易结晶的介质压力时,应在取压装置上安装隔离罐,使罐内和导压管内充满隔离液,必要时可采取保温措施。

21、测量含尘介质压力时,最好在取压装置后安装一个除尘器。
