浅析污水处理设备中离心泵工作原理及结构

文章出处:工业废水处理网责任编辑:seven作者:seven人气:-发表时间:2018-06-26 00:00:00【

浅析污水处理设备中离心泵工作原理及结构

千赢国际环保是一家中荷合资企业,走在环保行业的前端,特别是在污水处理设备领域拥有多项环保专利及十余项荣誉认证,千赢国际·(中国区)有限公司官网注重项目的每一个细节,使污水处理工程设备拥有更长的使用寿命,更低的总拥有成本,更优质的服务,致力于为我国的环保事业奉献微力,造福子孙。那么今天千赢国际·(中国区)有限公司官网就给大家简单介绍下污水处理常用设备中离心泵工作原理及结构。



离心泵之所以能把水送出去是由于离心力的作用。水泵在工作前,泵体和进水管必须罐满水形成真空状态,当叶轮快速转动时,叶片促使水快速旋转,旋转着的水在离心力的作用下从叶轮中飞去,泵内的水被抛出后,叶轮的中心部分形成真空区域。水源的水在大气压力(或水压)的作用下通过管网压到了进水管内。这样循环不已,就可以实现连续抽水。
离心泵的基本构造是由六部分组成的,分别是:叶轮,泵体,泵轴,轴承,密封环,填料函。



1、叶轮是离心泵的核心部分,它转速高输出力大,叶轮上的叶片又起到主要作用,叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑,以减少水流的摩擦损失。


2
、泵体也称泵壳,它是水泵的主体。起到支撑固定作用,并与安装轴承的托架相连接。



3、泵轴的作用是借联轴器和电动机相连接,将电动机的转矩传给叶轮,所以它是传递机械能的主要部件。


4
、轴承是套在泵轴上支撑泵轴的构件,有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要适当一般为2/33/4的体积太多会发热,太少又有响声并发热。滑动轴承使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出并且漂失,太少轴承又要过热烧坏造成事故!在水泵运行过程中轴承的温度最高在85℃一般运行在60度左右,如果高了就要查找原因(是否有杂质,油质是否发黑,是否进水)并及时处理


5
、密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区,影响泵的出水量,效率降低!间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏,延缓叶轮和泵壳的所使用寿命,在泵壳内缘和叶轮外援结合处装有密封环,密封的间隙保持在0.251.10mm之间为宜。


6
、填料函主要由填料,水封环,填料筒,填料压盖,水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙,不让泵内的水流流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空!当泵轴与填料摩擦产生热量就要靠水封管注水到水封圈内使填料冷却!保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意!在运行600个小时左右就要对填料进行更换。


7
、轴向力平衡装置 在离心泵运行过程中,由于液体是在低压下进入叶轮,而在高压下流出,使叶轮两侧所受压力不等,产生了指向入口方向的轴向推力,会引起转子发生轴向窜动,产生磨损和振动,因此应设置轴向推力轴承,以便平衡轴向力。

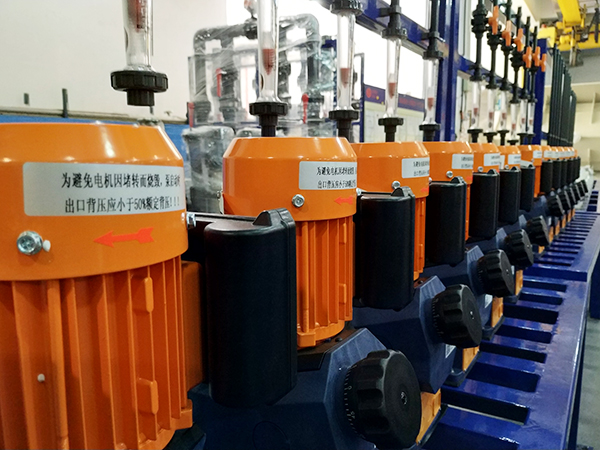

浅析污水处理设备中离心泵工作原理及结构
