千赢国际环保水处理基本知识普及-管螺纹的标准

文章出处:工业废水处理网责任编辑:seven作者:seven人气:-发表时间:2017-07-24 00:00:00【

千赢国际环保水处理基本知识普及-管螺纹的标准

千赢国际作为一家专业的水处理环保公司致力于中国环保而为之努力,其实中国许多企业对于水处理环保并不是十分了解,所以下面就环保水处理中的基本知识给大家做一下简单的普及,管螺纹的标准



管螺纹标准

管螺纹:主要用来进行管道的连接,使其内外螺纹的配合紧密,有直管和锥管两种。

常见的管螺纹有:NPT/PT/G

NPT美国标准的60°锥管螺纹,用于北美地区。

PT 55°密封圆锥管螺纹,多用于欧洲和英联邦国家,常用于水及燃气管行业,国内叫ZG.

G 55°非螺纹密封管螺纹,属于圆柱螺纹。

公制螺纹与英制螺纹区别

公制螺纹为60°等边牙型角,英制螺纹为55°等腰牙型角,美制螺纹为60°等腰牙型角。

公制螺纹用供职单位(mm),英制螺纹用英制单位(英寸)。

中国也是使用英制螺纹属于惠氏螺纹家族,英制螺纹属于细牙螺纹,螺纹能保证部分的强度,因为粗牙螺纹的牙深大,会严重的降低所切螺纹外径管的强度。

密封管螺纹的配合方式主要有两种:

圆柱内螺纹与圆锥外螺纹组成:柱/锥,圆锥内螺纹与圆锥外螺纹组成:锥/

英制密封圆柱内螺纹的特征代号:RP

英制密封圆锥外螺纹的特征代号:RC

英制圆锥外螺纹的特征代号:R1(与英制密封圆柱内螺纹配合使用)R2(与英制密封圆锥外螺纹配合使用)

螺纹的测量方法及注意事项:

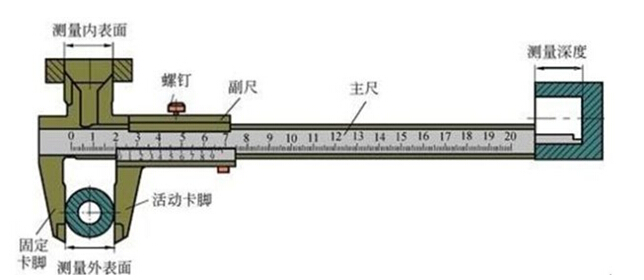

1、首先用游标卡尺测量出被测测螺纹的直径;如M20×1.5

千赢国际环保水处理基本知识普及-管螺纹的标准

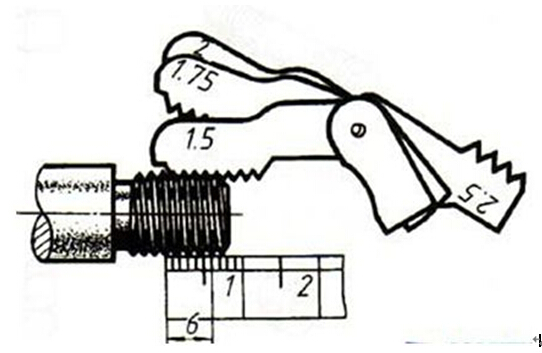

2、用螺纹规测量出被测螺纹的牙距,根据牙距来判断是那种螺纹。

千赢国际环保水处理基本知识普及-管螺纹的标准

螺纹代号

牙数

螺距

螺纹直径(大径)

螺纹直径(中径)

螺纹直径(小径)

备注

M20×1.5



1.5

20mm





公制螺纹

G1/2

14

1.814

20.955

19.793

18.631

英制管螺纹

ZG1/2

14

1.841

20.955

19.793

18.631

英制管螺纹

NPT1/2

14

1.841

21.223

19.772

18.321

英制管螺纹

M27×2.0



2.0

27mm





公制螺纹

G3/4

14

1.814

26.114

25.279

24.117

英制管螺纹

ZG3/4

14

1.814

26.441

25.279

24.117

英制管螺纹

NPT3/4

14

1.814

26.568

25.117

23.666

英制管螺纹

M16×1.5



1.5

16mm





公制螺纹

G3/8

19

1.337

16.662

15.806

14.950

英制管螺纹

ZG3/8

19

1.337

16.663

15.806

14.950

英制管螺纹

NPT3/8

19

1.337

17.055

15.926

14.797

英制管螺纹

M10×1.0



1.0

10mm





公制螺纹

G1/8

27

0.907

9.728

9.147

8.566

英制管螺纹

ZG1/8

27

0.907

9.728

9.147

8.566

英制管螺纹

NPT1/2

27

0.907

10.242

9.489

78.736

英制管螺纹

M14×1.5



1.5

14mm





公制螺纹

G1/4

19

1.337

13.157

12.301

11.445

英制螺纹

ZG1/4

19

1.337

13.157

12.301

11.445

英制螺纹

NPT1/4

18

1.414

13.616

12.487

11.658

英制螺纹

M33×2.0



2.0







公制螺纹

G1

11

2.309

33.249

31.770

30.291

英制螺纹

ZG1

11

2.309

33.249

31.77

30.291

英制螺纹

NPT1

11.5

2.309

33.228

31.461

29.694

英制螺纹





















































3.几种常用相近螺纹的区别
