污水处理常用液位计中连杆浮球液位计的原理及安装

文章出处:工业废水处理网责任编辑:seven作者:seven人气:-发表时间:2017-03-29 00:00:00【

污水处理常用液位计中连杆浮球液位计的原理及安装

千赢国际作为一家中荷合资企业以先进的设计理念、制造工艺和产品性能竞争市场,用千赢国际·(中国区)有限公司官网在欧洲累积的丰富废水废气处理工程从业经验服务客户,为客户企业实现可持续发展提供专业的解决方案。结合千赢国际项目部工程师在设备操作方面的经验,本文重点介绍污水处理常用液位计中连杆浮球液位计的工作原理及安装。



1、工作原理

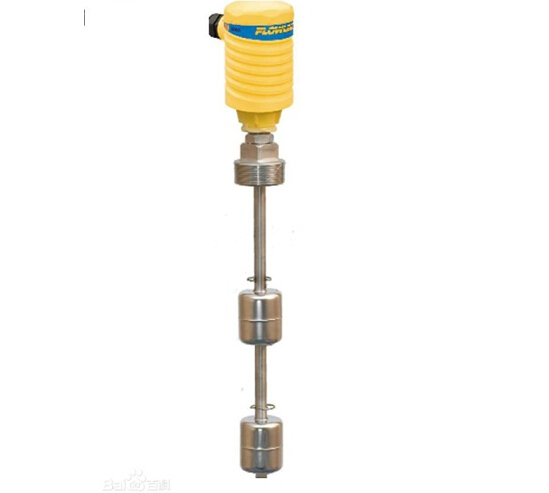

连杆浮球液位开关分为基本型和可调型。基本型出厂时已将液位开关的接点依据用户要求调好,可以直接安装使用。而可调型的开关接点则可以根据现场要求由现场操作人员进行调整,使用方便、灵活。LSL连杆式浮球液位开关分接线盒、连杆、浮球等部分。在不锈钢连杆内对应每个控制液位点均装有一个磁感应开关,浮球内装有只在某一个层面产生强磁的特殊磁束单元。浮球随液位变化并作用于浮球磁感应开关时(同一水平位置),接点动作并输出接点状态信号;当液位下降没有浮力作用于浮球时,浮球保持常态。浮球上下添加不锈钢止位环,以锁定浮球的活动范围。



2、连杆浮球液位开关的使用重点注意事项

1)浮球开关所接电路电压必须小于磁簧开关最高电压,电流必须小于其最大工作电流。

2)浮球开关连接在电路中,其起动电流必须小于1A(0.5A)

3)浮球开关连接在电路中,其消耗功率最大为10W20W40W50W,若电路的功率大于其额定功率,可能会导致磁簧烧毁。

4)浮球开关必须经过继电器然后再控制其它负载,也可以给PLC直接采集信号。

5)浮球开关应避开大的变频器及大功率的电动机和电容器。

6)浮球开关所控制位置出厂前已设定好,请不要随意移动固定浮球用环扣位置,环扣移动将可能导致浮球开关信号输出错误或无信号输出。

3、电缆浮球液位开关的安装说明

1)安装位置应远离进水口,否则开关会因进水口的波动大而造成误动作。(2)若开关装置于混凝土池壁,可加装L型角钢支架。

3)若开关装置于搅拌区域,可安装防波管或防波挡板。

4)选择管的内径大于浮球直径的法兰连接管。

5)配线时建议使用Φ8mm多芯电缆。

6)被控制线路负载必须与开关接点容量相匹配。

7)被测液体的比重必须大于浮球比重。

8)塑胶材质适用于酸碱液体,金属材质适用于燃油等高温液体。

9)浮球的动作点已按客户订货要求在出厂时调整好,请不要随意调整固定浮球用环扣位置,以免浮球开关发生误动作。

污水处理常用液位计中连杆浮球液位计的原理及安装
