如何使用故障安全电源模块实现24V电压分级

文章出处:工业废水处理网责任编辑:seven作者:seven人气:-发表时间:2018-06-14 00:00:00【

在项目的设计中,24V直流电压至少会被分成两个级别:一类是普通24V电压,另一类是安全级别的24V电压。普通24V电压的线路,在接通控制电压后就呈带电状态;安全级别的24V电压,只有当系统处于安全状态时线路才处于带电状态;当系统处于非安全状态时(比如拍下急停按钮、安全传感器报错等),线路将处于断电状态以保证安全。安全级别24V电压一般用于数字量输出模块的供电,以保证在紧急情况下模块的电源可以被切断。实现24V电压分级的方法很多,可以使用安全继电器或者故障安全电源模块。今天这篇文章,千赢国际·(中国区)有限公司官网来介绍下如何使用西门子ET200S的故障安全电源模块PM-E F pm 24VDC 来实现24V电压分级。

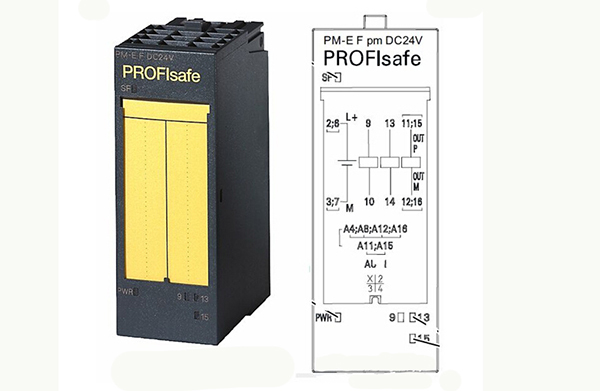

PM-E F pm 24VDCET200S的故障安全电源模块,它有两路继电器输出(最大负载电流10A)和两路晶体管输出(最大负载电流2A);负载电压24V DC;最大安全等级可达AK6/SIL3/Category 4;具有在线诊断功能。其外观如下图:



PM-E F pm 24VDC模块的左上方是系统故障(SF)指示灯,点亮为红色;左下方是电源(POWER)指示灯,点亮为绿色;右边有三个输出通道(91315)指示灯;与该电源模块配套的底板模块为TM-P30S44-A0或者TM-P30C44-A0,端子示意图如下:

如何使用故障安全电源模块实现24V电压分级

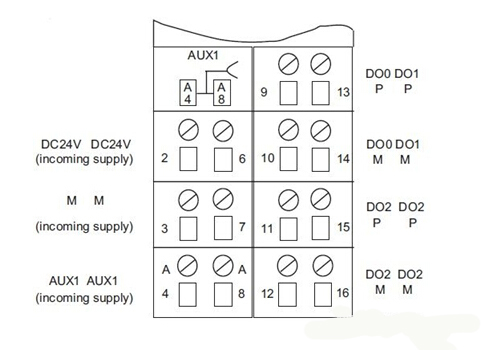

底板模块各接线端子的含义如下:

2,6为外部24V电源正极(外部供电);

3,7为外部24V电源负极(外部供电);

9,10为故障安全数字量输出通道0DO0),其中924V正极,10为负极;该通道的最大负载电流2A

13,14为故障安全数字量输出通道1DO1),其中1324V正极,14为负极;该通道的最大负载电流2A

11,1215,16为两路故障安全继电器输出(Relay Output)通道(DO2),其中11,1524V正极;12,1624V负极;通道的最大负载电流为10A

要注意的是,如果使用通道2DO2)且负载的电流很大,需要将11,15并联,同时将12,16并联,以防止电流过大造成端子发热。

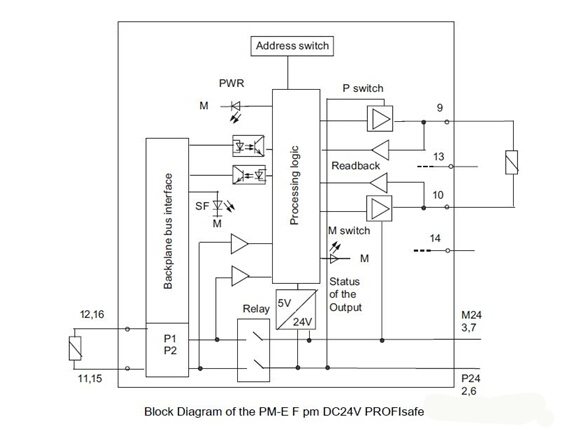

PM-E F pm 24VDC模块的接线原理图如下:

如何使用故障安全电源模块实现24V电压分级

在硬件上连接好线路之后,还需要在软件上编程来实现24V电压分级。假设PM-E F pm 24VDC故障安全模块的地址为900,那么通道2DO2)的地址为Q900.2。在PLC的安全程序中,通过将Q900.2置位,就可以输出安全级别的24V电压。该电压是受故障安全电源模块和PLC的安全程序共同控制的。当故障安全模块检测到故障,或者PLC的安全程序不能满足置位的要求,Q900.2就被复位,于是该线路的24V电压被切断,以保证安全。

如何使用故障安全电源模块实现24V电压分级
