化工废水处理工程中储罐制作标准作业指导书

文章出处:工业废水处理网责任编辑:seven作者:seven人气:-发表时间:2016-08-14 00:00:00【

储罐制作标准作业指导书

作为在江浙沪一带地区做的好的废水处理公司,千赢国际致力于化工废水处理一站式解决方案,拥有众多项目案例,为提高生产效率、保证生产品质、保证生产安全,特制定标准作业指导书。

制作储罐是使用指定的塑料板材(PEPPPVC等),配合相应的工具、设备、人力及外加材料,根据工艺设计要求,在标准作业时间内制作成合格的产品。

其按照步骤合理地完成储罐的制作,详细内容如下:

1.看清图纸,确定工具及作业顺序

若发现设计错误及不合理之处要及时提出,避免加工错误。

2.准备工具及材料

根据工艺要求,准备好工具:活动焊枪、点嘴、拉嘴、美工刀、刀片、记号笔、圆规、老虎钳、塑料锤、卡尺、卷尺、电钻、脱线板等。

根据工艺设计要求,准备好材料,法兰、透视盖子、管路需要事先焊接好。

3.底部及顶部制作

3.1使用铣槽机裁切储罐底板、顶板;

在操作铣槽机时须佩戴防护眼镜;

在裁切大的板材时需要多人配合操作。

在裁切圆板时要将尺寸控制好,刀头损耗计算在内。

3.2使用电钻对储罐底板、顶板进行打孔;

在打孔前使用F夹将板件固定在工作台上面,保证作业安全。

4.储罐主体折弯及组装焊接。

4.1 使用折弯机折弯储罐主体部分;

根据图纸尺寸计算好板材长度、宽度,然后使用推台锯进行裁切,如果长度不够需要使用折弯机进行板件对接;

在折弯时根据板材厚度、材质设定相关参数。

4.2使用热风焊枪(小型活动焊枪及大力焊枪)焊接储罐主体部分;

先使用小型活动焊枪装上点嘴,进行点焊固定。

再折使用小型活动焊枪装上拉嘴,外加焊条进行焊接。

使用大力焊枪对底板、顶板进行挤出焊接加固。

使用大力焊枪时,在焊接过程中,速度较快,焊条会缠绕在一起,需要两个配合作业。

5.周边制作:储罐周边零件安装焊接。

5.1储罐内部零件及底板加强筋安装焊接;

在安装内部零件时要算好尺寸。

在安装底板加强筋时要画好基准线,同时保证加强筋不能低于储罐的最低点,避免与地面干涉而导致储罐不水平。

5.2 储罐管阀件安装焊接;

在安装时要配合水平尺,保证水平性及垂直性。

预组装管路,如果材质不同需要转接法兰、转接由令、转接球阀。

6.检验及入库:储罐完成后进行自检、互检、终检,保证产品合格,如果不合格要及时返工修改,最终转入半成品仓库。

完工后对照图纸尺寸进行测量检验,并填写TQM品质检验单。

检验尺寸误差控制在公差±2mm范围内,如果超出则要评估是否要返工修改。

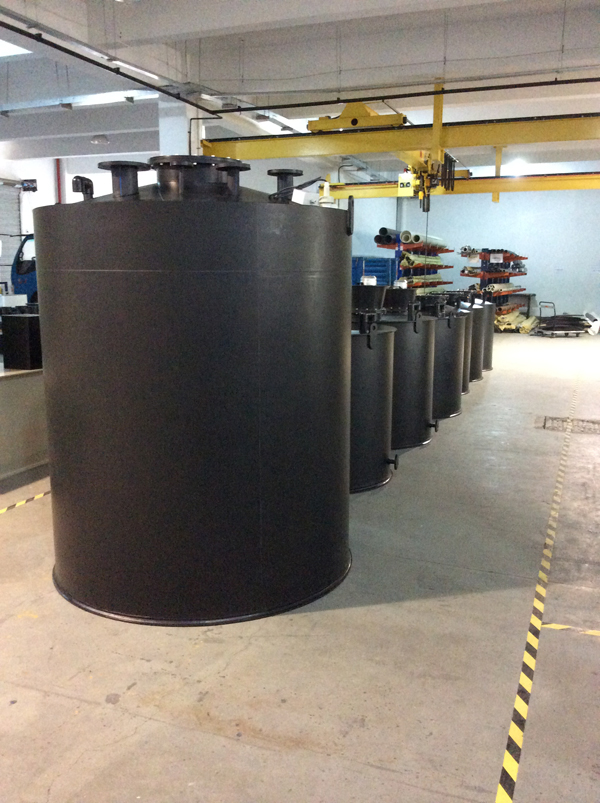

储罐制作标准作业指导书
