工业以太网中TP电缆与RJ -45连接器连接方式

文章出处:工业废水处理网责任编辑:seven作者:seven人气:-发表时间:2017-12-24 00:00:00【

工业以太网中TP电缆与RJ -45连接器连接方式

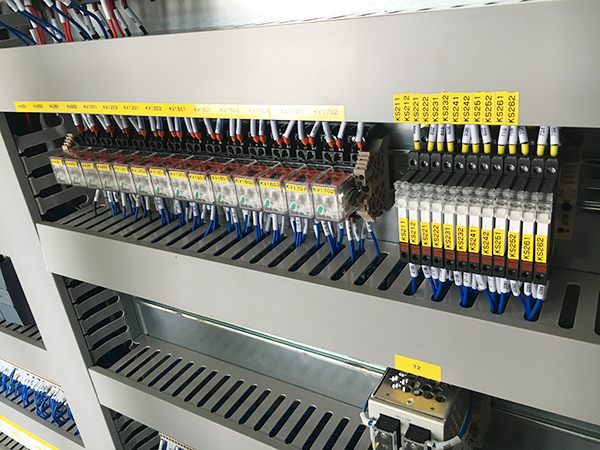

在前几期文案中千赢国际·(中国区)有限公司官网介绍了工业以太网络的优势,同时也介绍了千赢国际紧随潮流,在电气设备选型时优先选择支持工业以太网的设备。作为千赢国际环保专业的电气部门,专注工业废水处理设备工程中的电气系统设计,那么下面千赢国际·(中国区)有限公司官网就来讲讲西门子工业以太网TP电缆与RJ-45接头的连接方式。



西门子的工业以太网可以采用双绞线、光纤和无线方式进行通信。TP Cord电缆是8芯的屏蔽双绞线,连接到RJ - 45连接器有两种线序(图1)。RJ -45电缆有交叉连接和直接连接这两种连接方式。



电缆两端的RJ -45连接器采用不同的线序为交叉连接,交叉连接电缆用于两台设备(例如PCplc)的以太网接口之间的直接连接。

电缆两端的RJ -45采用相同的线序为直通连接,直通连接电缆用于PCPLC等设备与交换机(或集线器)之间的连接。

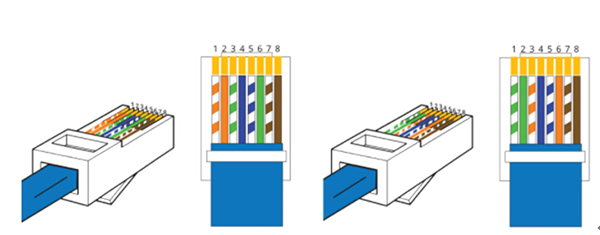

TP Cord电缆与RJ -45连接器的线序

工业以太网中TP电缆与RJ -45连接器连接方式

1 RJ-45连接线序



西门子交换机采用自适应技术,可以自动检测线序,连接西门子交换机时可以采用上述的任意一种连接方式。
