G120变频器控制单元CU240E接线端子定义

文章出处:工业废水处理网责任编辑:seven作者:seven人气:-发表时间:2018-03-14 00:00:00【

作为一家专业的环保污水处理公司,千赢国际在中国走过了差不多7个年头了,高品质一直是千赢国际·(中国区)有限公司官网的代名词,特别是针对污水处理设备的电气领域有着千赢国际·(中国区)有限公司官网的独特优势,那么下面这篇文章,千赢国际·(中国区)有限公司官网就来谈谈西门子G120变频器的控制单元CU240E-2接线端子定义是什么。



CU240E-2的外观如下图:

G120变频器控制单元CU240E接线端子定义

根据通信接口的不同和是否集成了故障安全功能,CU240E-2可分为六种型号:

CU240E-2RS485接口);

CU240E-2FRS485接口,集成故障安全功能);

CU240E-2DPProbus-DP接口);

CU240E-2DP-FProbus-DP接口,集成故障安全功能);

CU240E-2PNProfiNet接口);

CU240E-2PN-FProfiNet接口,集成故障安全功能);

不同型号的控制器的输入/输出接线端子的定义基本相同,具有F功能(故障安全)的控制单元有故障安全数字量输入(F-DI)通道。

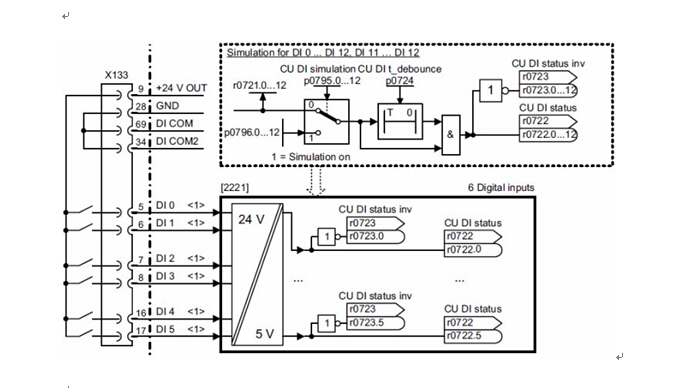

CU240E-26路数字量输入(DI),端子编号5~8DI0~DI3;端子编号16~17DI4~DI5,如下图:

G120变频器控制单元CU240E接线端子定义

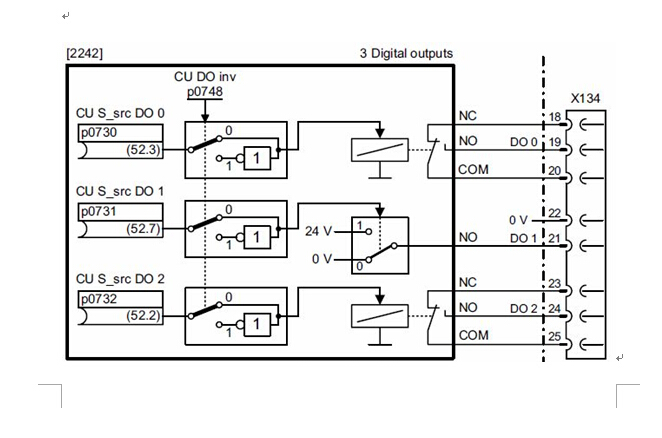

CU240E-22路数字量继电器输出(DO-Relay)和1路数字量晶体管输出(DO-T),其中端子编号18~20DO 0(继电器输出);端子21DO1(晶体管输出);端子23~25DO2(继电器输出);如下图:

G120变频器控制单元CU240E接线端子定义

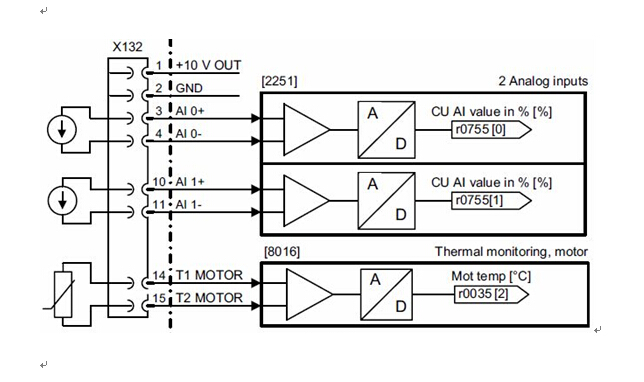

CU240E-22路模拟量输入和1路温度传感器输入,端子编号34为模拟量输入通道0AI 0);端子编号1011为模拟量输入通道1AI 1 ;端子编号1415为温度传感器的接线端子;如下图:

G120变频器控制单元CU240E接线端子定义

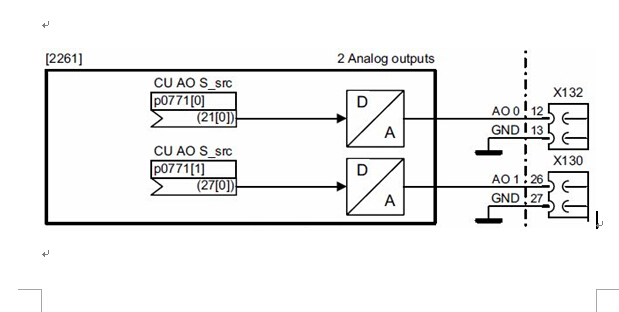

CU240E-22路模拟量输出,端子编号1213为模拟量输出通道0AO 0);端子编号2627为模拟量输出通道1AO1);如下图:

G120变频器控制单元CU240E接线端子定义

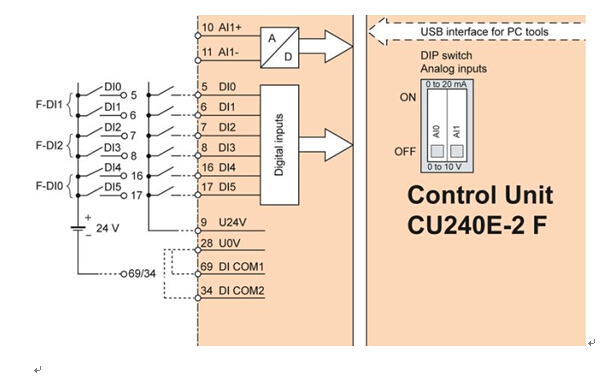

对于集成了故障安全数字量输入(F-DI)的控制单元,是把原来的6路数字量输入,两两一组,作为故障安全F-DI使用(例如:DI4DI5组成F-DI0)。

F-DI的定义如下图:

G120变频器控制单元CU240E接线端子定义

G120属于西门子新一代变频驱动平台SINAMICS,包括三个系列的产品:V系列、G系列和S系列。G系列为通用型变频器,使用广泛,千赢国际根据客户需求,已开始使用该系列产品。

G120变频器控制单元CU240E接线端子定义
