千赢国际告诉您盘式过滤器在工业废水处理工程中的应用

文章出处:工业废水处理工程网责任编辑:seven作者:seven人气:-发表时间:2015-02-02 00:00:00【

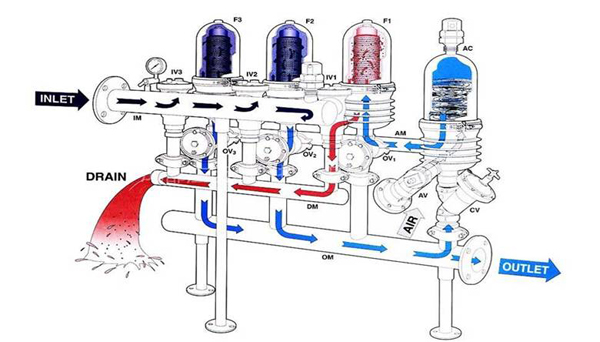

盘式过滤器

工业废水处理工程中,盘式过滤器常被用于工业废水处理工程的精度处理。千赢国际致力于工业废水处理一站式解决方案,在国内拥有众多项目案例,下面给您简单介绍下盘式过滤器在工业废水处理工程中的应用。

盘片式过滤器过滤机理,在于通过压紧的塑料盘片实现表面过滤与深层过滤的组合。其核心技术就是盘片,它由一组双面带不同方向沟槽的聚丙烯盘片构成,相邻两盘片叠加,其相邻面上的沟槽棱边便形成许许多多的交叉点,这些交叉点构成了大量的空腔和不规则的通路,这些通路由外向里是不断缩小的。过滤时,这些通路导致水的紊流,最终促使水中的杂质被拦截在各个交叉点上。如把一摞盘片叠加安装在过滤芯骨架上,在弹簧和来水的压力下就形成了外松内紧的过滤单元。



盘式过滤器

其主要结构分为:槽体、中心轴、主传动装置、扇形板、分配头、搅拌器、搅拌器传动、刮刀装置,清洗装置,瞬时吹风系统等几部分。

1)槽体:

槽体由钢板焊成,用于储放过滤的悬浮液,同时又是过滤机的基体,中心轴,刮刀装置,清洗管等安装在槽体上。

槽体上有溢流槽,当给入过滤机的悬浮液过多时,便从溢流槽排出。槽体上有排放管,当过滤机停止工作时,遗留于槽体中的悬浮液由排放管排出。

溢流槽和排放管均有法兰盘,以备用户与相应的管路联接。

槽体上有排料口,滤饼由此排出,排料口上有螺钉孔,备用户联接延伸排料漏斗或溜槽用。

2)中心轴

中心轴采用的是钢板焊接结构,滤液口为梯形,此结构具有成本低,刚性好,寿命长,滤液流量大等优点,扇形板,分配头等安装在中心轴上。

3)主传动

主传动的顺序为:齿链式无级变速器——联轴器——蜗轮传动——中心轴。

4)扇形板

扇形板是实现过滤作用的主要部件,10块扇形板构成一圆盘,用径向拉杆,压条,压板固定在中心轴上。

扇形板的结构采用星点式聚丙烯塑料滤板,开孔率高,重量轻,疏水性好,寿命长,因此,采用此结构的扇形板,降低了滤饼的水份提高滤布的寿命,滤布采用不锈钢滤网,具有脱饼率高,疏水性好,寿命长,易清洗,滤饼水份低等优点。

5)分配头

铸铁分配头分为三个室:过滤、干燥、吹风。

分配头通过三只压缩弹簧,安装在中心轴端面,在分配头上安装静分配垫,材料为尼龙,此处为易损件,一旦磨损,只更换分配垫即可。

分配头端部有钢丝胶管与用户用以滤液管联接。
