污水处理系统中PLC输入点节省方法

文章出处:工业废水处理网责任编辑:seven作者:seven人气:-发表时间:2016-12-27 00:00:00【

污水处理系统中PLC输入点节省方法

一般认为输入点数是按系统输入信号的数量来确定的。但在实际应用中,千赢国际·(中国区)有限公司官网可以通过以下措施达到节省污水处理系统中PLC输入点数的目的。

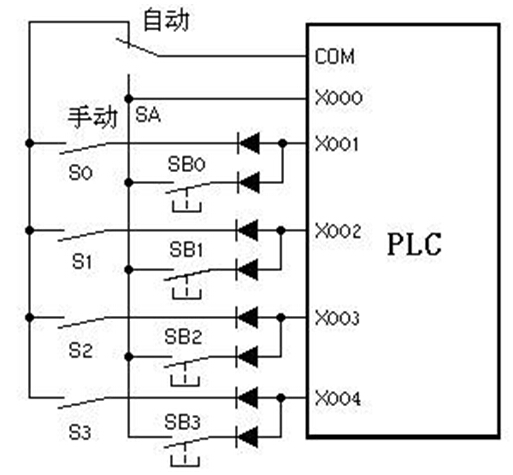

如图所示,系统有“手动”和“自动”两种工作方式。用X000来识别使用“自动”还是“手动”操作信号,“手动”时的输入信号为SB0SB3,“自动”时的输入信号为S0S3,如果按正常的设计思路,那么需要X000X007一共8个输入点,若按图的方法来设计,则只需X001X004一共4个输入点。图中的二极管用来切断寄生电路。如果图中没有二极管,系统处于自动状态,SB0SB1S0闭合S1断开,这时电流从COM端子流出,经SB0SB1S0形成寄生回路流入X000端子,使输入位X002错误地变为ON。各开关串联了二极管后,切断了寄生回路,避免了错误的产生。但使用该方法应考虑输入信号强弱。

节省PLC输入点数的方法还有很多,以后有机会千赢国际·(中国区)有限公司官网将一一介绍。
