（一）综述

S7-1200 PLC 能够对有诊断能力的设备进行错误检测和报告。这些错误称之为诊断错误。系统能够检测以下诊断错误：

无用户电源  (信号模块/信号模板)

超过高限位 (模拟量输入或输出)

超过低限位 (模拟量输入或输出)

断线(电流输出)

短路(电压输出)

哪个设备与通道发生错误

当前事件是到来事件还是离去事件

所有诊断错误将会触发OB82，OB82包含启动信息，可帮助用户定义错误发生的情况，用户可以在OB82中编写指令用于确定这些信息并可采取相应的措施

（二）使用OB82评估诊断错误事件

当下列条件满足时，几个不同诊断错误中的任何一个产生或离去都将触发诊断错误事件：

OB82 已被添加到 S7-1200 PLC中

模块已使能诊断错误事件

假如OB82不存在，CPU将忽略错误，假如有诊断能力的模块发现错误时，OB82将会中断循环程序的正常执行，当创建一个新的项目时将不会自动添加OB82。

（1）使用OB82评估诊断错误事件步骤：

1）添加使用组织块OB82评估诊断错误事件

浏览项目树，找到“添加新块”

在“添加新块”窗口，点击“组织块”按钮

在列表中选择“诊断错误中断”

点击“OK”按钮

说明：程序中只能有一个“诊断错误中断”组织块

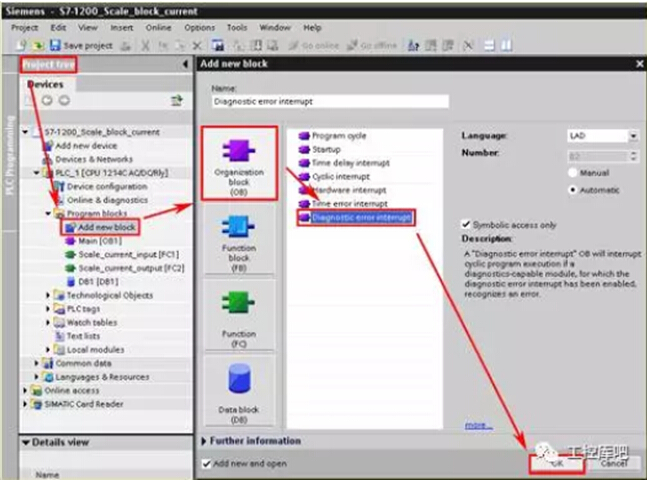

图一

2）从OB82中读出启动信息

双击项目树中的“诊断错误中断”OB82

浏览指令面板

拖拽“MOVE”指令到 OB82 中的网络

将“IOstate”变量中的值传送到全局变量（例如  DB1.w_IOstate）

按照此方式编写其它要监控的变量，如下图所示

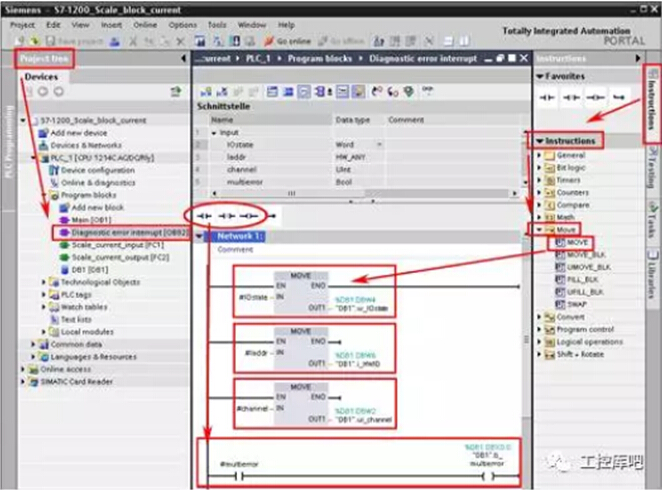

图二

3）评估诊断OB82的启动信息

【OB82有如下错误信息：】

"IOstate"(WORD)

"IOstate"包含带有诊断能力的模板的I/O状态。 详细信息见表一

"laddr"(HW-ANY)：硬件识别号

硬件识别号用于识别模块或模块的功能单元（例如输出和高速计数器）， 硬件识别号由数字组成，在系统的诊断报警中会显示此数字用于定位出错的模块。可在 "Device configuration" 中的 "Properties"  选项中找到功能单元的HW-ID 。浏览 "IO addresses/HW identifier" 项目的导航区域（如图3）

"Channel"(UINT)

"Channel" 包含了信号模块/信号模板中被使用的输出通道号

"multierror"(BOOL)

The "multierror" 位指示了不止一次发生过错误

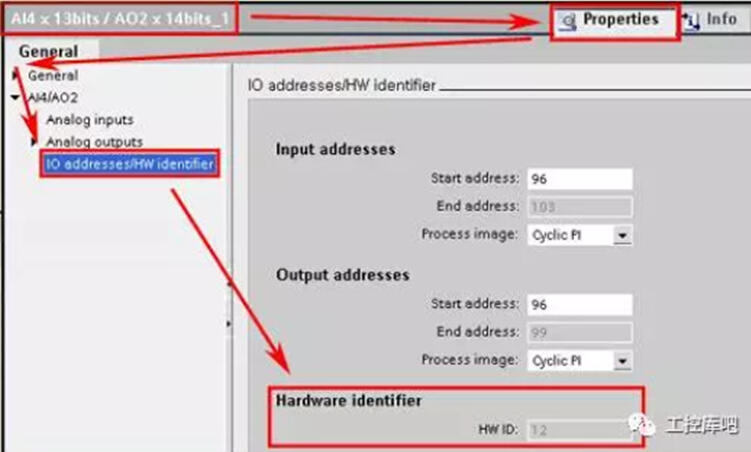

图三
