如何使用污水处理设备中S7-1200的IEC定时器

文章出处:工业废水处理网责任编辑:seven作者:seven人气:-发表时间:2018-06-05 00:00:00【

如何使用污水处理设备中S7-1200的IEC定时器

与传统的S7-300/400系列PLC不同,S7-1200/1500系列PLC使用IEC定时器(IEC timer)。IEC定时器的数据(设定值、当前值等)存储在指定的数据块中,用户程序中可以使用的定时器的数量仅受CPU存储容量大小的限制。下面就由千赢国际环保电气工程师来谈谈污水处理设备IEC定时器的使用。



S7-1200提供了四种IEC定时器:TPTimer Pulse,脉冲定时器)、TONTimer ON-Delay,延时接通定时器)、TOFTimer OFF-Delay,延时断开定时器)和TONRTimer Accumulator,时间累加定时器)。

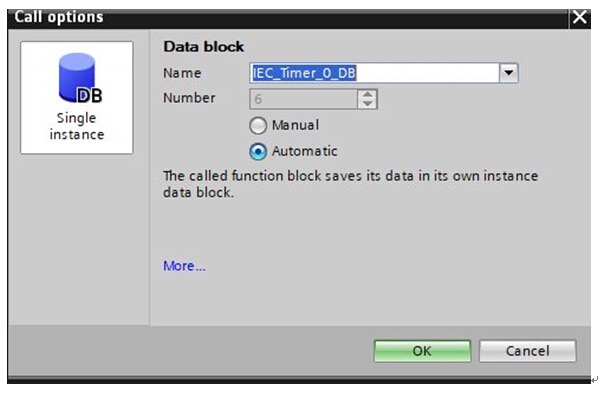

在博途环境下添加IEC定时器时,系统会自动为其分配背景数据块。本例程添加一个TON定时器,背景DB块如下图:



可以修改背景数据块的名称,也可以使用默认值。这里千赢国际·(中国区)有限公司官网采用默认值,点击【OK】确认后,在系统块(System blocks)中可以看到新生成的IEC定时器的背景数据块包含如下参数:



IEC定时器中常用的参数有五个(可以访问控制):

INInput,定时器启动,Start timer);

RReset,定时器复位,Reset timer);

PTPreset time,时间预设值,必须大于0);

ETElapse time,当前时间值,时间流逝值);

QOuput,输出);

IEC定时器的时间值是一个32位的双整型变量(DInt),默认为毫秒(ms),最大定时值为

2,147,483,647 ms。当然,以毫秒计算有时候是不方便的,S7-1200也支持以天-小时-分钟-

的方式计时,在时间值的前面加上符号“T#”,比如定时200s,写作T#200s;定时1-2小时-30分钟-5-200毫秒,写作:T#1d_2h_30m_5s_200ms



下面来分别介绍下各定时器的时序:

脉冲定时器(TPTimer Pulse)用来产生一定时间宽度的脉冲信号,当IN信号从0变为1时,定时器开始计时,此时输出Q1,;在整个时间流逝的过程中,无论输入IN的信号是否变化,输出Q始终为1;当实际值ET大于等于预设值PT时,输出Q变为0;当输入值IN再次从0变为1时,定时器重新计时;



延时接通定时器(TONTimer ON-delay)将信号延时接通。

当输入信号IN0变为1时,定时器开始计时,此时输出Q0。在计时的过程中,如果时间流逝值ET大于等于预设值PT且输入IN的信号为1时,输出Q1;在计时过程中,如果输入IN的信号从1变为0,则定时器停止计时。若再次从0变为1,则定时器重新开始计时。当输出Q1时,若输入IN1变为0,则输出Q变为0



延时断开定时器(TOFTimer Off-delay)将某个信号延时断开。

当输入信号IN0变为1时,定时器启动,此时输出Q1。当输入信号IN1变为0时,定时器开始计时,输出Q保持为1,当流逝的时间值ET大于等于预设的时间值PT且输入IN保持为0时,输出Q变为0。在时间流逝的过程中,若输入IN0变为1,则定时器复位,当从1变为0时,定时器重新开始计时。



时间累加器(TONRTimer accumulaor)

时间累加器可以对输入信号IN的状态1信号进行累加。当输入信号IN0变为1时,定时器开始计时,此时输出Q的值为0。定时器计时的过程中,流逝的时间被记录在ET中。若在到达预设值PT之前,输入信号从1变为0,则定时器停止计时。当下次输入信号IN0变为1时,定时器从上次记录的ET值开始继续计时,直到ET累计的时间大于或等于PT时,输出Q变为1

当输出Q变为1时,无论输入IN的信号怎么变化,都保持为1

当复位信号R0变为1时,输出Q和时间流逝值ET均被复位为0



好了,关于S7-1200IEC定时器就先介绍到这里。
