浅析什么是酸性蚀刻液再生系统

文章出处:工业废水处理网责任编辑:seven作者:seven人气:-发表时间:2018-05-30 00:00:00【

作为一家在业界拥有三十多年经验的环保水处理公司,千赢国际至今做过大大小小多个知名客户案例,包括博世集团、宝钢集团、方太集团等等,专业的技术经验和丰富严苛的施工品质赢得了客户的一致好评,那么下面千赢国际·(中国区)有限公司官网就什么是酸性蚀刻液再生系统给大家简单科普一下



1酸性铜回收系统的化学反应原理

在蚀刻过程中,氯化铜中的二价铜具有氧化性,能将印制电路板面上的铜氧化成一价铜,其化学反应如下:

蚀刻反应:Cu[CuCl]+2[CuCl2]-

随着铜的蚀刻,溶液中的一价铜越来越多,蚀刻能力很快就会下降,以至最后失去效果,为保证连续的蚀刻能力,可以通过以下方法进行再生,使一价铜重新转变成二价铜,达到正常工艺标准。

2工艺流程:

该酸性蚀刻液回收处理发明,是通过一个分离装置,一个化学氧化装置,一个再生装置,还有一个电解装置,与蚀刻机相连接来完成铜回收。



浅析什么是酸性蚀刻液再生系统

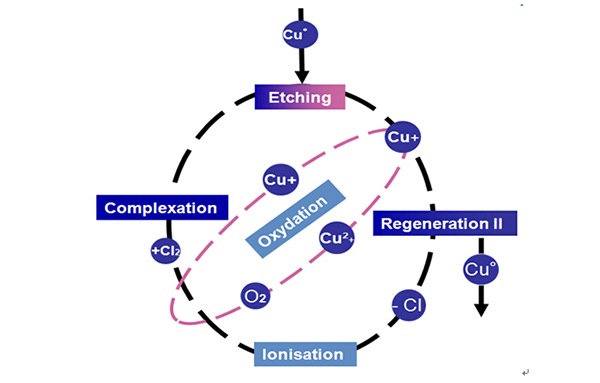

图一 蚀刻化学回收循环过程

说明:

Ionisation电离-模块中的液体和气体循环进行络合反应

Complexation络合反应-注入富含氯化物的气体

Oxidation氧化-再生I注入富含氧的气体

Regeneration II再生II-刻蚀的铜通过电解再生



浅析什么是酸性蚀刻液再生系统

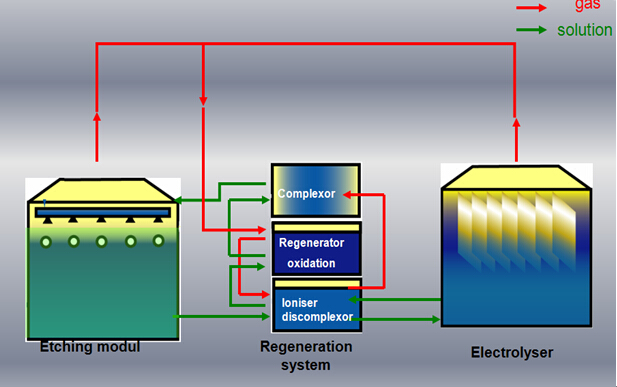

图二 蚀刻循环回收系统

2.1蚀刻液处理   随着蚀刻铜的进行,一价铜含量不断升高,蚀刻速率就会下降,要保持恒定的蚀刻速率就必须控制蚀刻液内的含铜量,通过蚀刻液再生,将一价铜重新转变成二价铜,恢复蚀刻能力。

电解反应:使蚀刻液中的铜离子变成单质铜,通过电解过程,得到纯度达99.95%的高纯度铜板。

电解反应:阳极 H2O→½ O2 + 2H++ 2e-

               2Cl-Cl2 + 2e-

               Cl22HClO + 2H++ 2e-

阴极 [CuCl2]- + e-Cu + 2Cl-

[CuCl]++ 2e-Cu + Cl-

再生反应:2[CuCl2]-2H++½O2 2[CuCl]+2Cl-+2H2O

浅析什么是酸性蚀刻液再生系统
