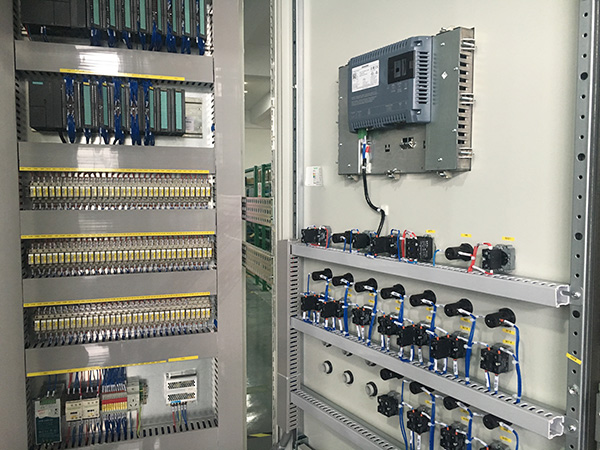

千赢国际自己拥有专业的技术工程师团队，其大多拥有多年以上的工作经验及众多的工程项目经验，专业知识可靠。千赢国际·(中国区)有限公司官网知道在污水处理系统中为了防止设备受到干扰，屏蔽层就起到了很好的作用，那么下面千赢国际·(中国区)有限公司官网就什么是污水处理设备变频系统中的编码器屏蔽层给大家简单介绍下。

《G120变频器控制系统应用指南》中就有编码器的安装与布线。强调的就是编码器信号电缆屏蔽层，必须要双端接各自的金属导电体，而且强调要尽可能大面积连接。

在这个《应用指南》里，有关变频调速系统安装布线抗干扰的内容，是分两个问题描述的。第一个问题，讲的是安装布线要遵循电磁兼容的原则（EMC）；第二个问题，讲的是调试中遇到电磁干扰的防护措施（EMI）。这样的划分和处理问题，让我觉得很受教。

EMC说的是变频调速系统对电磁干扰的双向兼备，平衡控制。因为变频器它既是谐波的放射者，也是谐波的接收者。所以，既不能干扰别人，也不能被别人干扰。这是一个最起码的前提。否则就没法用了。EMI说的是，当自身的系统受到干扰后，要必须采取的防护方法和手段，以有效抑制干扰，保证自身系统正常工作。有关EMC和EMI的条款，《应用指南》有详述，此处不再重复。

第一，编码器是弱电信号，第二，编码器是较高频率的脉冲信号。这两条决定了它最怕电磁干扰。当然还有通讯信号亦如此。所以，如果一个交流变频调速系统的EMC没做到位，电磁干扰就要冲破EMC第一道防线，直袭弱电系统的最薄弱环节，那么EMI（抗电磁干扰）就要作为第二道防线发挥作用了。

静电屏蔽就是用铜等导电性能良好的金属为材料制作成封闭的金属外包,并与地线连接,把需要屏蔽器件或信号置于其中,使外部静电干扰电场不影响其内部的电路和信号。

电磁屏蔽也是采用导电良好的金属材料做成屏蔽层,将被保护的电路包围在其中。它屏蔽的干扰对象不是电场,而是高频(40KHz以上)磁场。干扰源产生的高频磁场遇到导电良好的电磁屏蔽层时,会有多种可能：反射、折射、吸收、多次折射再反射，或者穿透干扰到内部芯线上的信号。

很高频率的电磁波接近于光波特性，遇到铝箔屏蔽层，或者很致密的遮蔽层大部分就反射回去了。不是很高频率的电磁波会有部分折射进入屏蔽层金属导体，有一部分再次在导体表面反射，多次反射后被吸收，就在屏蔽层其外表面形成电磁波“雾”，从而消耗了高频干扰的能量，使电磁屏蔽层内部的电路免受高频干扰磁场的影响。如果是单层铝箔，或者屏蔽层不够致密，仍然会有部分高频干扰穿透屏蔽层而干扰到内部信号。铝箔仅对很高频率的电磁波有100%的反射，还有很多波长较长频率较低的电磁波将可能透过铝箔折射进入内部。因此用铝箔作为屏蔽层的一般都是用于很高频率的以太网信号，普通增量脉冲信号频率较低，用铝箔做屏蔽层效果不佳。对于编码器信号，较佳的是用高遮蔽性的致密线金属网状屏蔽层。

屏蔽层并不是做为导线用的，更不是去做两端等电位导线用的。如果要求两端都接地，也有可能由于连接而导入干扰信号。如果需要两端等电位连接，应该在屏蔽层外再用一根铜粗导线连接两端等电位，而不是将屏蔽层当等电位连接线用。电气方面遇到问题，千赢国际的电气工程师都会迅速解决问题，给予客户一个满意的答案。
