PLC晶体管输出和继电器输出的区别

文章出处:工业废水处理网责任编辑:seven作者:seven人气:-发表时间:2018-08-29 00:00:00【

PLC晶体管输出和继电器输出的区别

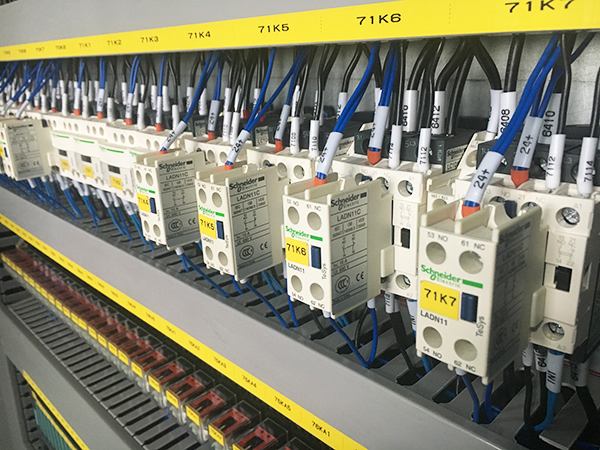

千赢国际在环保方面的水平,在众多知名企业的见证下,逐渐受到认可,在江浙沪等地的影响力日益增强,并且近些日子千赢国际环保入围2018第六届"创业江苏”科技创业大赛总决赛,这就可见千赢国际环保的专业实力。那么作为千赢国际的核心部门电气部,就给大家讲一下PLC晶体管输出和继电器输出的有什么区别。



PLC的输出电路行驶一般分为:继电器输出、晶体管输出和晶闸管输出三种,弄清这三种输出形式的区别,对于PLC硬件设计工作中是非常有帮助的。下面以三菱PLC为例,简要介绍一下这三种输出电路形式的区别和注意事项,其他公司的PLC输出电路形式也大同小异。

1.继电器输出(MR

优势:继电器输出可以通过交流和直流,一般浮在AC250V/500V以下,负载电流可达2A,因此,PLC的输出一般不宜直接驱动大电流负载(一般通过一个小负载来驱动大负载,如PLC的输出可以接一个电流比较小的中间继电器,再由中间继电器接触点驱动大负载,如接触器线圈等)。

劣势:继电器吃点的使用寿命有限(一般100000次左右,根据负载而定,如连接感性负载时的寿命要小于阻性负载)。此外,继电器输出的响应时间也比较慢(10ms)左右,因此,在要求快速响应的场合不合适使用次种类的电路输出形式。

2.晶体管输出(MT

优势:晶体管响应速度快,适用于要求快速反应的场合,如高速输出发脉冲;由于晶体管是无机械触点,因此比继电器输出电路形式的寿命长。

劣势:晶体管输出型电路的外接电源只能是直流电源,另外,晶体管输出驱动能力要小于继电器输出,允许负载电压一般为DC5V-30V,允许负载电流为0.2A-0.5A,这两点的使用晶体管输出电路形式时要注意。当然在常见输出中不止这些,常见的可控硅放大版等也需要做一些了解,只是其应用逐渐淘汰。

3.NPNPNP在实际工作实践中,要记住几点

一般PLC采用NPN接法,其公共段位0V,常见于三菱PLC中;反之PNP接法,公共端接高电平,常见于西门子PLC

4.当然不仅局限于PLC输出输入端信号,传感器也有不同的接法

PNPNPN型传感器 一般有三条引出线,即电源线VCCGNDOUT信号输出线

 (1)NPN

NPN是指当有信号触发时,信号输出线OUTGND连接,相当于OUT输出低电平。

2PNP

PNP是指当有信号触发时,信号输出线OUTVCC连接,相当于OUT输出高电平的电源线。那么PLC晶体管输出和继电器输出的区别到这里就结束了。

苏州千赢国际具有的创新能力和高潜力,在环保方面处理废气废水,会做的越来越好。
